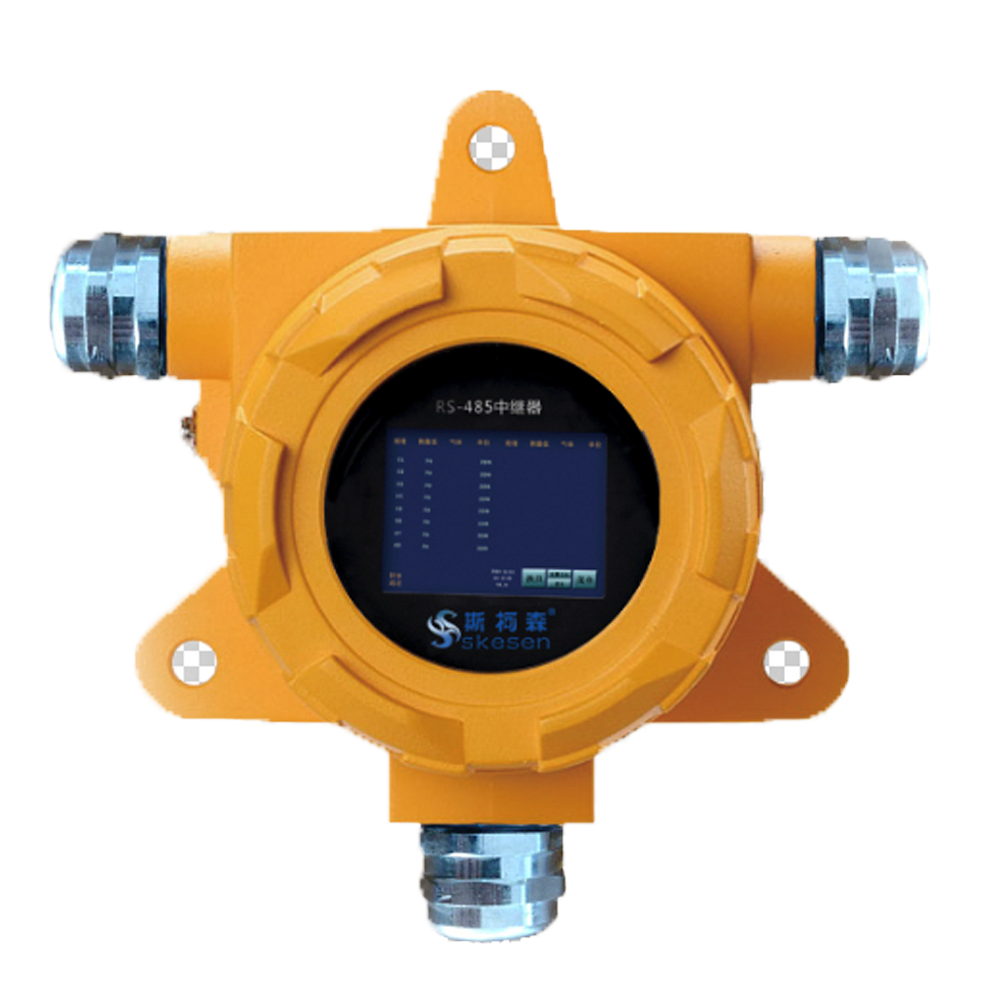

RS485有線中繼器網絡版
產品簡介及應用領域 本產品是斯柯森科技專為RS485現場總線延長電纜距離而設計的工業級隔離中繼器產品。可以將總線的雙絞線電纜延長一倍的通訊距離（與速率相關），實現了2個總線段節點 立即咨詢產品介紹
規格參數
產品簡介及應用領域
本產品是斯柯森科技專為RS485 現場總線延長電纜距離而設計的工業級隔離中繼器產品。可以將總線的雙絞線電纜延長一倍的通訊距離（與速率相關），實現了2個總線段節點間的電氣隔離，具有極強的總線抗干擾功能。同時實現了信號再生，增加節點數的功能。彩色顯示屏參數查看與配置，用戶可以查詢該分線下各氣體檢測儀的信息。
本產品支持2路擴展獨立RS485電纜數據接口，彼此之間完全電氣隔離。具有總線故障智能切斷功能，當某段總線段出現故障時，系統會將其自動切斷，不會影響另外總線段。該產品支持點對點及點對多點網絡結構。
該系列產品采用斯柯森獨創的專有技術，數據透明/非透明傳輸，自動切換數據方向，無須任何設置，支持RS485總線常規速率，解決了延長電纜傳輸距離問題。該產品繼承并保留了RS485總線的全部優點，實現了總線距離延長、電氣及地線隔離、降低干擾等性能，本產品解決了電磁干擾、地環干擾和雷電破壞的難題，同時還具有如下優點：工業設計、低功耗、隔離保護、總線故障智能切斷、IP30防護等級、鋁制加強機殼、寬電源（DC10-35V）輸入等優點。
產品特點
★ 支持RS485總線常規速率，數據透明/非透明傳輸；
★ 支持延長RS485總線電纜1倍傳輸距離；
★ 支持多種組網應用：點對點、鏈型、星型，并可組合為更復雜的網絡拓?fù)浣Y(jié)構；
★ 每個電接口采用獨立電源模塊供電，完全隔離了總線段與總線段間，總線與設備間的地線
回路；同時采用光電隔離技術，隔離內部通訊與總線數據信號，有效保護了通信設備免受
電源地線回路和浪涌的干擾破壞；
★ 電接口提供每線1500W的防雷防浪涌保護、15KV靜電保護及防止共地干擾、具有自恢復
過流保護功能；
★ 具有獨創的總線故障智能切斷功能，電源監測功能；
★ 豐富的LED狀態指示燈，全方位顯示總線狀態；
★ 工業級設計，低功耗、超強防磁場、防輻射及抗干擾功能；
★ 高強度金屬外殼；
技術參數
| 項目內容 | 具體參數 |
| 電接口 | |
| 接口類型 | 5PIN的接線端子 |
| 通信速率 | 2400、9600(用戶可定制) |
| 終端電阻 | 120Ω |
| 操作接口 | |
| 顯示屏 | 2.4寸彩色液晶顯示屏 |
| 操作方式 | 遙控器+按鍵(開蓋) |
| 電源及保護 | |
| 工作電壓 | DC10V-35V值，典型值DC24V |
| 工作電流 | 典型值100mA@24V |
| 電壓保護 | 提供反接保護 |
| 電流保護 | 350mA (信號短接保護) |
| 工作環境 | |
| 操作溫度 | 寬溫類型：-40 ~ 85 °C |
| 操作濕度 | 5 ~ 95% RH（非凝露） |
| 存放溫度 | -40 ~ 85 °C |
技術參數
| 項目內容 | 具體參數 |
| 電接口 | |
| 接口類型 | 5PIN的接線端子 |
| 通信速率 | 2400、9600(用戶可定制) |
| 終端電阻 | 120Ω |
| 操作接口 | |
| 顯示屏 | 2.4寸彩色液晶顯示屏 |
| 操作方式 | 遙控器+按鍵(開蓋) |
| 電源及保護 | |
| 工作電壓 | DC10V-35V值，典型值DC24V |
| 工作電流 | 典型值100mA@24V |
| 電壓保護 | 提供反接保護 |
| 電流保護 | 350mA (信號短接保護) |
| 工作環境 | |
| 操作溫度 | 寬溫類型：-40 ~ 85 °C |
| 操作濕度 | 5 ~ 95% RH（非凝露） |
| 存放溫度 |
-40 ~ 85 °C |
